트렁크 내부가 어두워서 불편함이 있었는데 어느날 검색을 통해 식빵등이란 제품을 알게 되었다.
티구안 올스는 비인기 차종인지 유튜브나 카페에 설치하는 방법을 설명하는 글이 없어서
내가 작업하고 내가 글을 써본다.
제품은 온라인에서 판매하는 메이x 식빵등이고 퓨즈, 스카치락, 절연테이프 등 작업에 필요한
준비물을 모두 함께 판매하기 때문에 편하게 작업할 수 있어서 선택 했다.
우선 필요한 준비물은 다음과 같다.

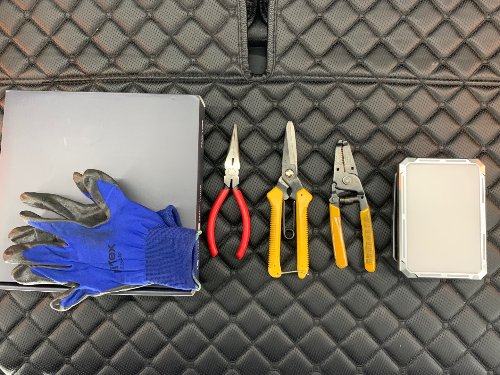

식빵등 제품, 장갑, 롱노우즈, 가위나 칼, 스트리퍼(있음 편함) 작업등, 그리고 사진에 없는 헤라
작업 전에 트렁크에 있는 전등 전원을 끈 상태로 작업을 해야 하기 때문에 아래와 같이

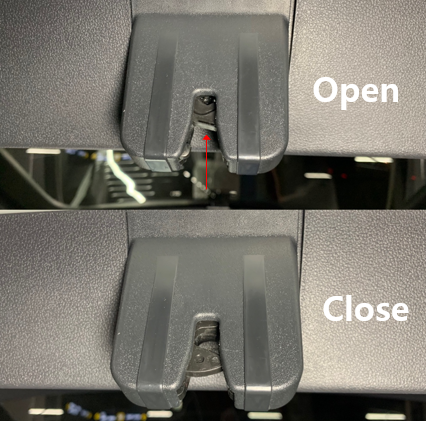

트렁크를 열어둔 상태에서 잠금장치를 잠근다. 빨간색 화살표를 누르면 잠글 수 있다.
트렁크 왼쪽에 위치한 전등에서 전원을 따서 사용한다.

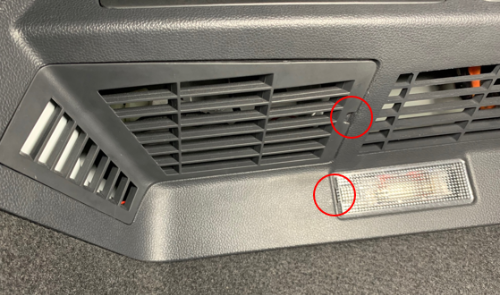

우선 사진에 보이는 빨간 동그라미 부분을 헤라로 뺀다.

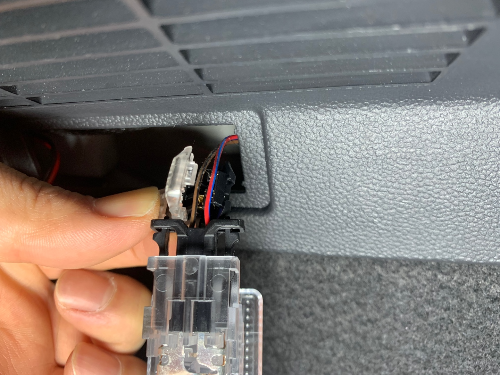

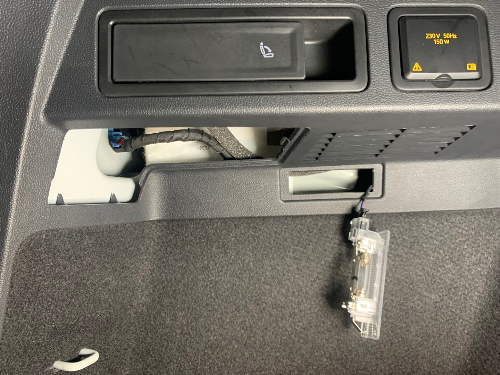

헤라를 사용해 탈거한 모습

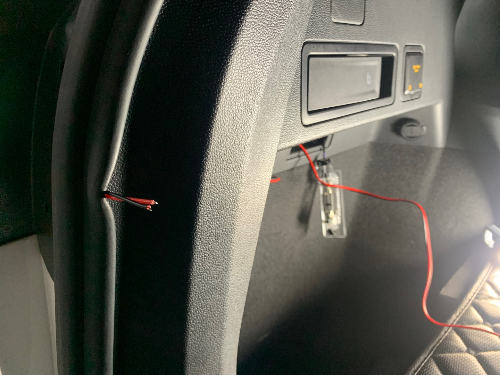

제품에 들어 있는 연장 전선을 사용해 트렁크에 붙어 있는 고무 부분을 헤라로 벌려서
전선을 전등 구멍부터 차 안쪽으로 빼둔다.

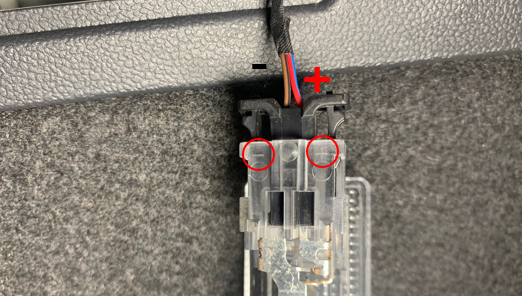

전등 뒷 부분을 보면 + - 표시가 있어서 전선을 구분하기 편하다
전선 빨간색이 +, 갈색이 -
위 전등선에 아래 스카치락을 사용해 LED 전원을 이을 것이다.

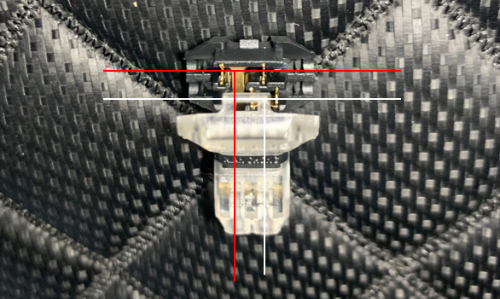

스카치락 구조는 아래와 같다.가로에 전등선을, 세로선에는 LED 전원을 설치한다.
아래와 같이 전등의 전원선을 끼고 스카치락 덮개를 롱노우즈를 사용해 힘줘서 닫는다

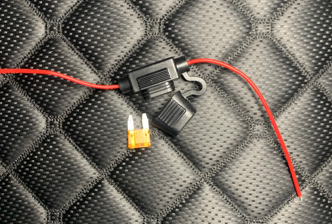

+ 선에 아래 퓨즈를 이어 붙일 예정이다.

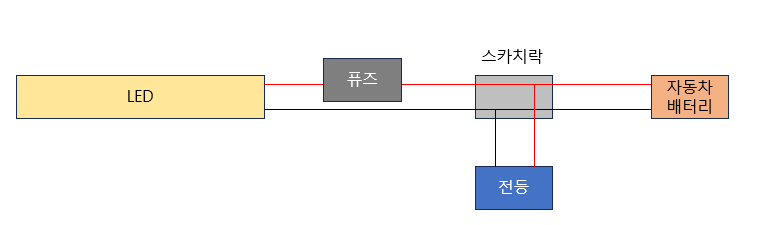

작업 이해를 위해 배선도는 아래와 같다.

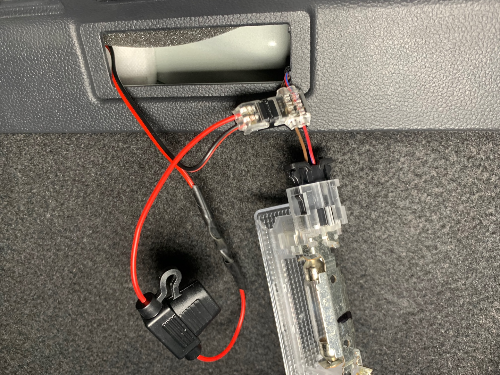

연장 전선의 + 전선에 퓨즈를 연결하고 퓨즈의 +, ㅡ 선을 스차치락에 연결한다.
헷갈리면 위에서 설명한 스카치락 배선도를 참고한다.

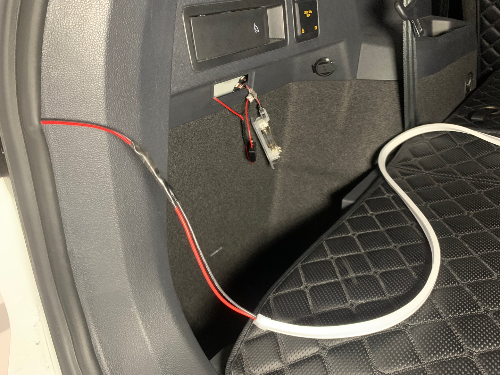

트렁크 고무 부분으로 빼둔 연장선의 +, - 전선을 LED 전선과 연결한다.

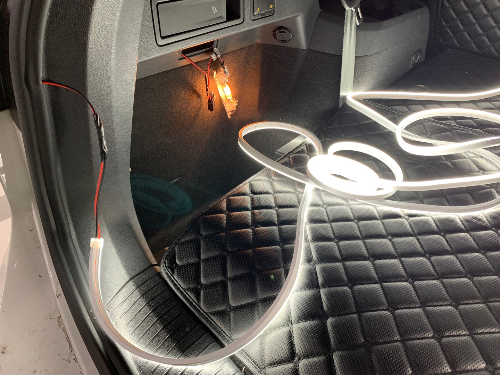

트렁크문을 열면 전원이 들어오고 전선 작업을 잘 했다면 아래와 같이 LED 불빛을 확인할 수 있다.

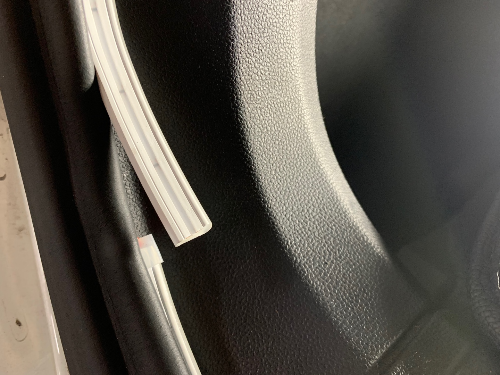

LED는 트렁크 고무를 완전 탈거하지 말고 살짝 들어서 끼운다.
굴곡이나 벌어지는 정도가 부위마다 다르기 때문에 균등하지 않으니
그냥 쑤셔 넣는다고 생각하며 작업한다.
한바퀴 다 둘렀다면 LED 옆면에 보이는 점선을 기준으로 자른 후 마감캡을 사용해 마감한다.

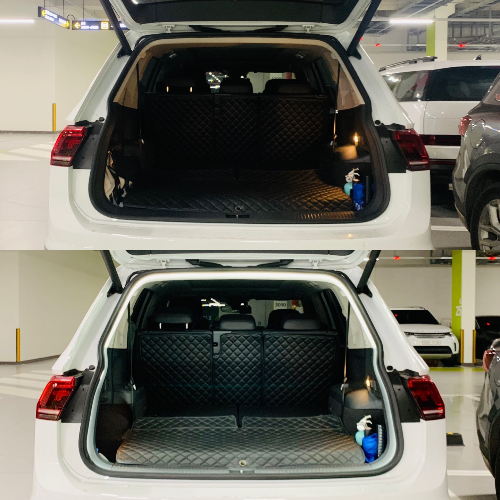

Before & After
티구안 트렁크 구조 상 밑면도 LED를 두르긴 했으나 멀리서 바라보면 밑면은 LED 불빛이 안보인다.
가까이가서 보면 불빛이 보이니깐 그냥 그려러니 하자.
이상으로 티구안 올스페이스 식빵등 작업글을 마친다.
도움이 되었길 바라면서...
